SE手动生成爆炸视图

2021-03-0315:08





在SolidEdge中做爆炸视图时,大家往往都会优先使用自动爆炸视图这个命令。这个命令也的确不负众望为工程师带来了更加智能简单快捷的操作体验。然而当自动爆炸不能使用时,我们通过手动爆炸一样可以达到想要的效果。下面通过一个CATIA装配体在SolidEdge中生成爆炸图和工程图的案例为大家介绍

SolidEdge的手动爆炸视图命令。

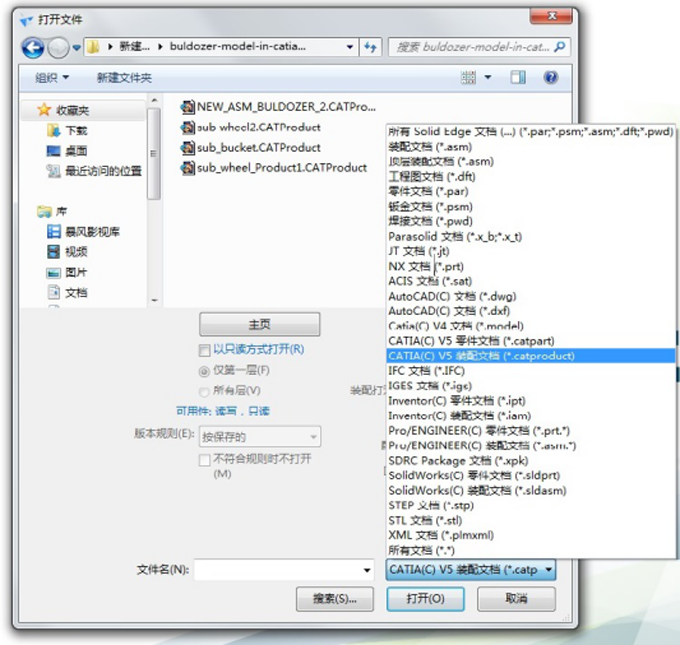

选择CATIA装配文件直接打开



在ERA环境下单击“爆炸”按钮

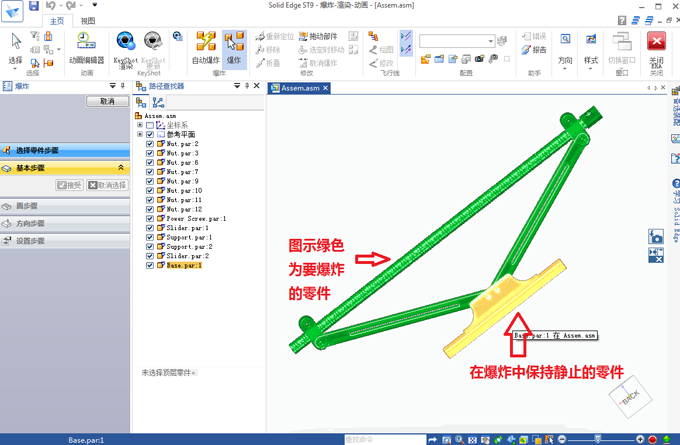

分别选择所要爆炸的零件和在爆炸中保持静止的零件

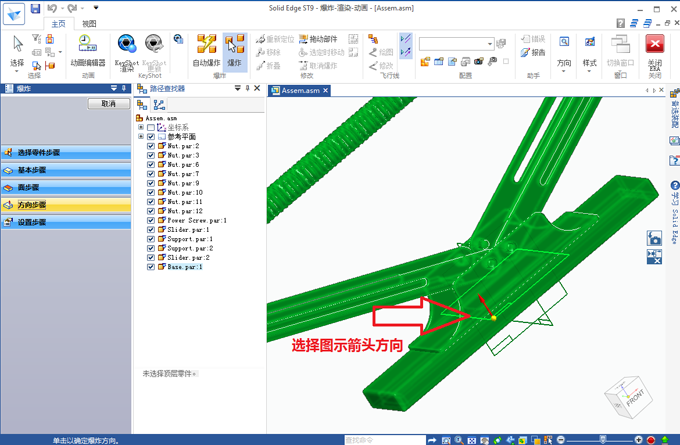

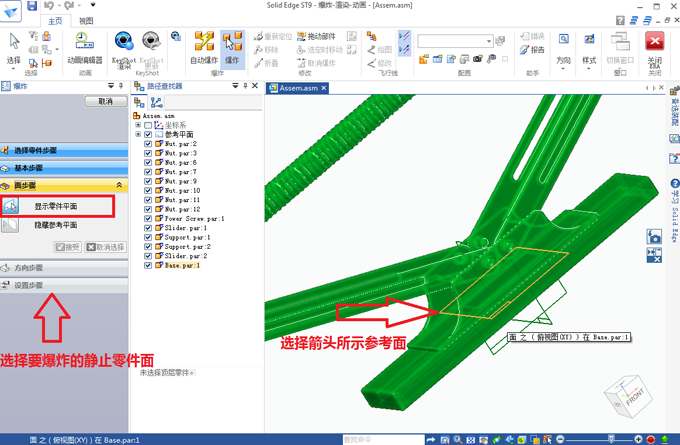

选择爆炸方向



设置爆炸距离35mm,在爆炸方式中选择均匀散开部件,单击确定。

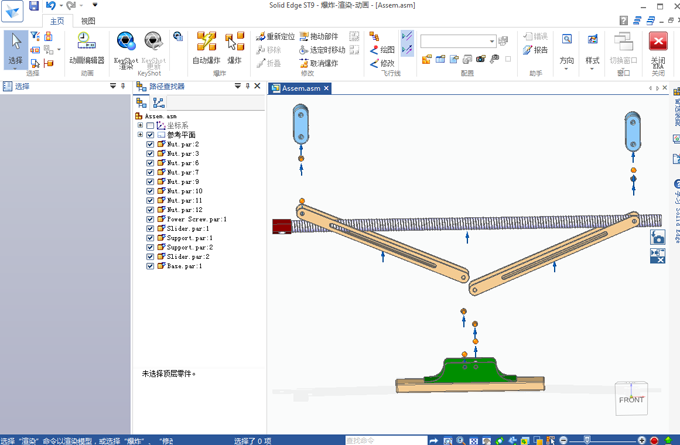

爆炸图如下

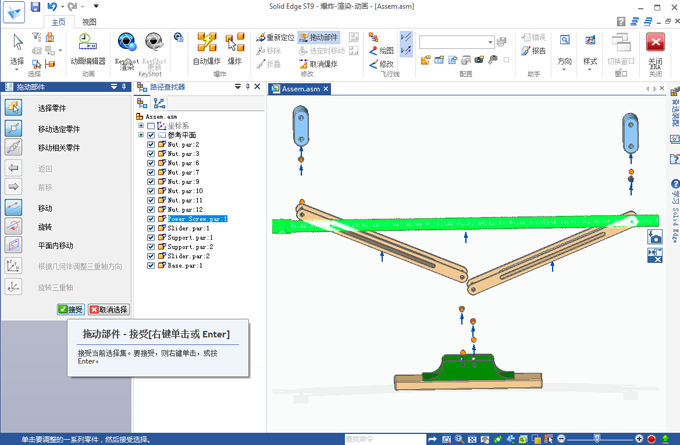

在主页菜单修改选项卡中选择拖动部件按钮,在弹出的拖动部件选项卡中选中移动选定部件和移动按钮,单击接受后拖动鼠标移动零件。

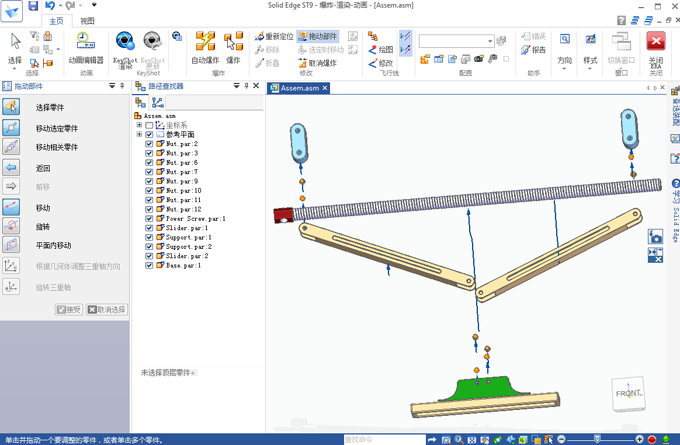

爆炸效果如下

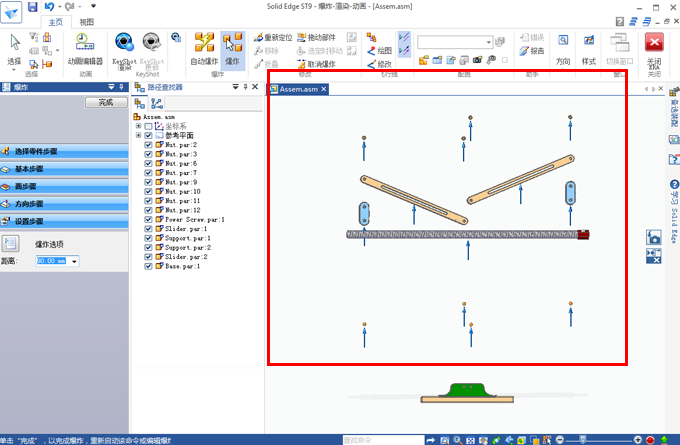

在前面设置爆炸距离时,我们可将距离设为90mm后确定直接得到如下爆炸图。

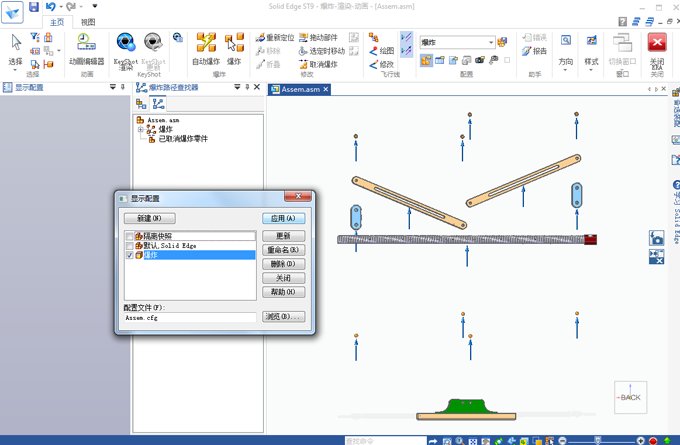

完成爆炸图设置,保存当前显示配置。
