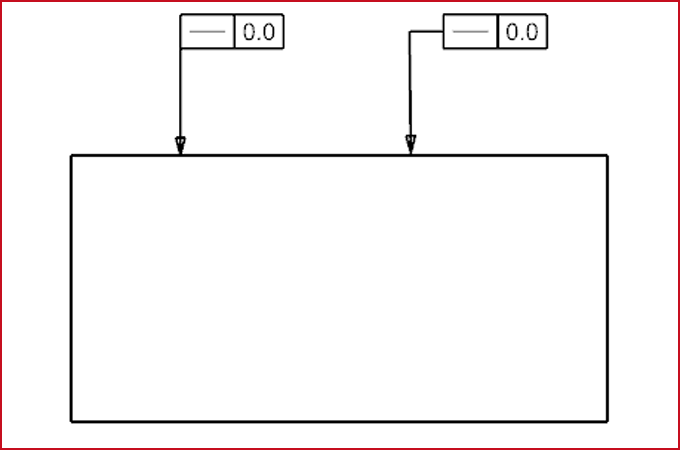

行位公差标注的时候，指引线总是要从框格中引出，并且与框格相连接。但是我们会经常看到两种标注方式如图：
在NX当中，可以实现这两种方式的标注，并且短横线的长度也可以调整。操作方法如下：

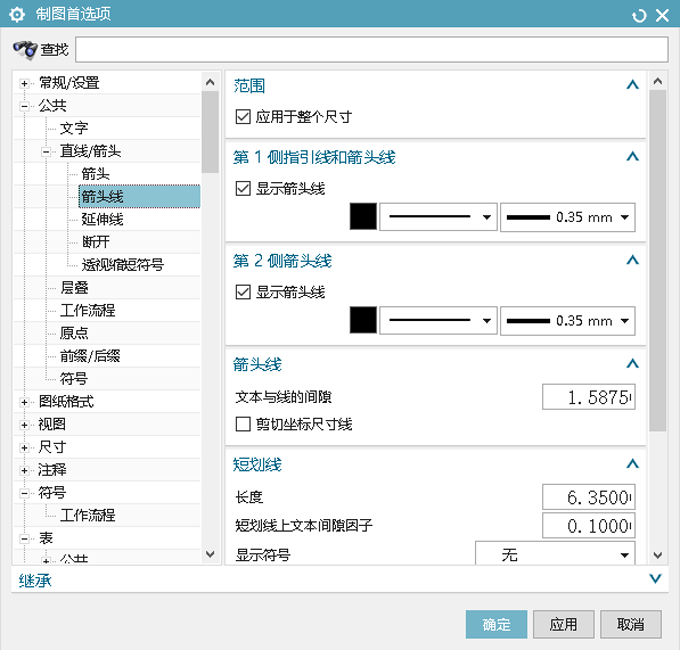

1、点击：菜单→首选项→制图，然后选择：公共→直线/箭头→箭头线。
2、选择短划线，修改长度，当长度为0的时候，行位公差标后就没有短横线了，这里可以任意设置想要的短横线长度。

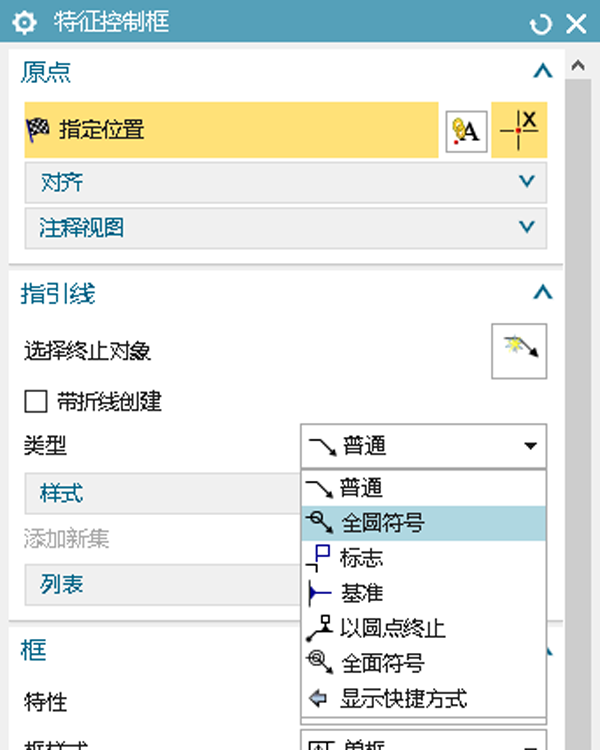

3、修改好后点击确定，在使用标注的时候有可能不会发生变化，原因是因为电脑并没有去读取新的默认设置，这时候需要进行如下操作：点击对话框右上角重置按钮→并将指引线样式选择至带圆符号→再将指引线样式切回普通就会显示正常了。
