NX装配部件重命名技巧
在做装配的时候很多朋友都有这样的疑惑，装配之前可能不知道某些零件后续会不会用到，或者命名就随便给了一个名字。随着后期产品的不断修改，原来的名字对于后续的工作产生了很大影响，查找起来十分不方便，就想把名字换掉，但是修改名字后，总装配又无法加载了。遇到这种情况我们可以应用一个在UG中很容易被大家忽略的命令来帮我们完成重命名，就是GC工具箱—GC数据规范—其他工具—重命名和导出组件这个命令。这个命可将装配里的零件名称和已经建立的文件名称进行修改同时可以继承装配关系非常好用。
下面和大家分享具体操作步骤：

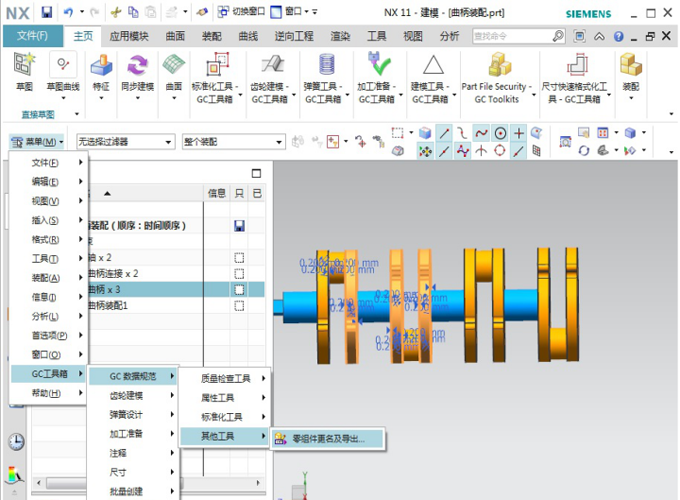

1.单击选择“菜单”—“GC工具箱”—“GC数据规范”—“其他工具”—“零组件更名及导出”

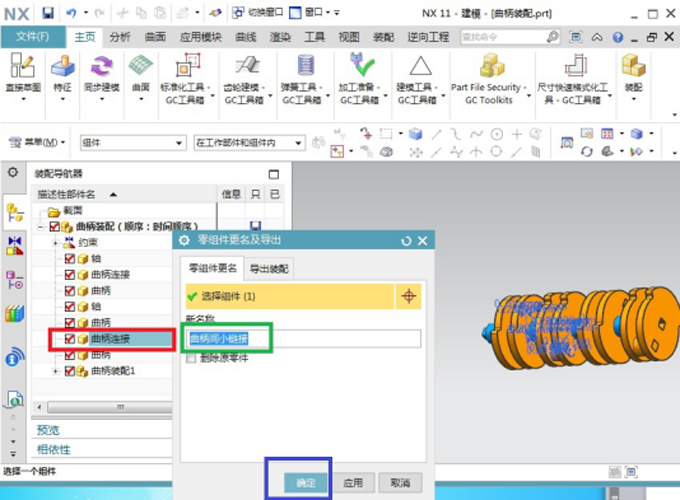

2.选择需要重命名的组件，如图红框所示。在绿框位置填入更改后的名称，单击蓝框位置确定更改组件名称。

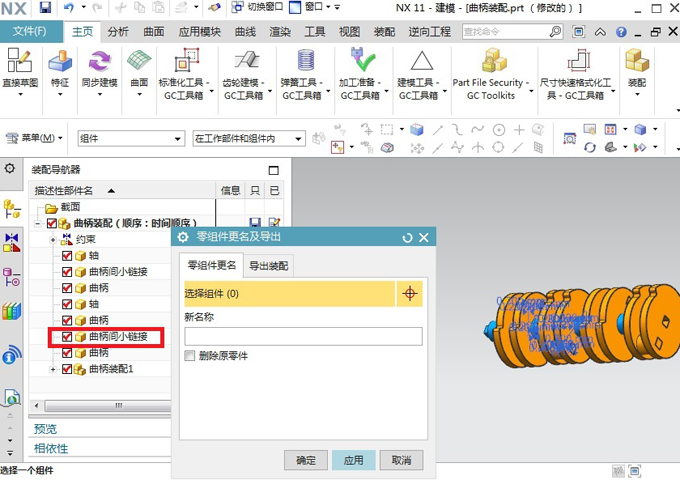

3.完成更改。此时红框中已显示更改后的组件名称。

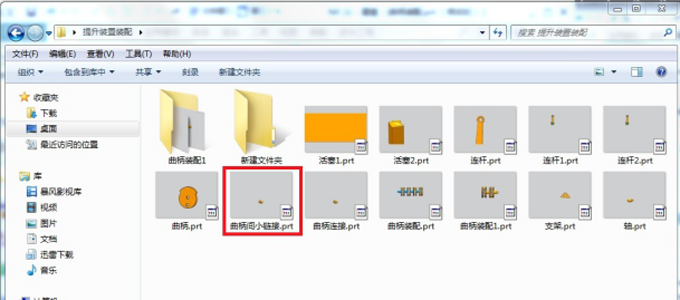

4.打开此装配组件所在的文件夹，我们会惊奇的发现零件的名称已经被彻底更改装配关联依然存在。
