在制图环境下，为了满足需求，需要在图纸中加入一些符号，但是有些特殊符号在NX中没有，或者是不满足需求，这样我们就要进行定制我们个人的符号库来满足我们的需求。

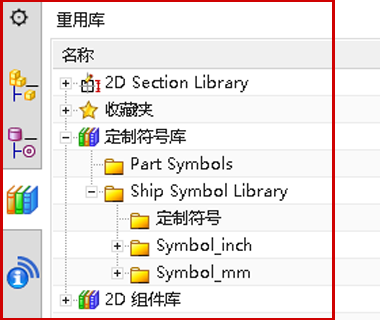

1、点击资源条重用库-定制符号-Ship Symbol Library,右键新建文件夹，根据需求命名。

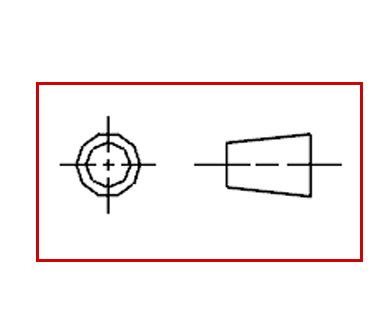

2、进入制图环境，在制图环境下绘制出想要定制的符号。
3、点击资源条制图工具，定义。或点击菜单-插入-符号-定义定制符号。

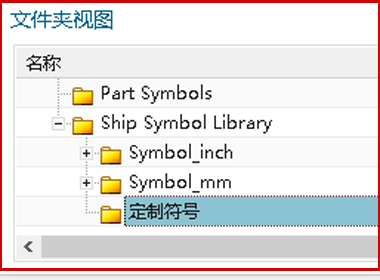

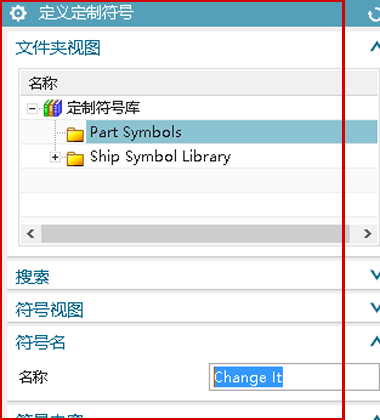

4、选择刚刚新建的文件夹。

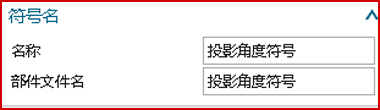

5、命名，两个名称最好相同。

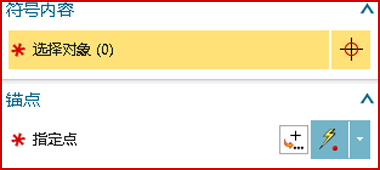

6、选择刚刚绘制好的符号，使符号全部高亮，并选取合适点作为指定点。

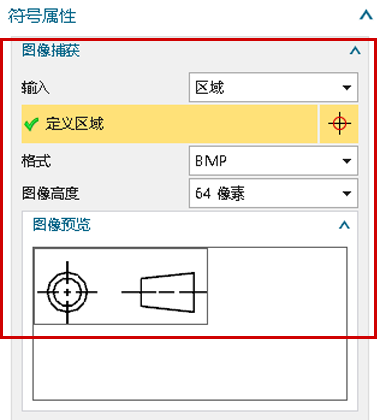

7、在图像捕获中选择区域，然后去框选绘制的符号，调整选择框，直至图像预览中出现的图像满意为止。

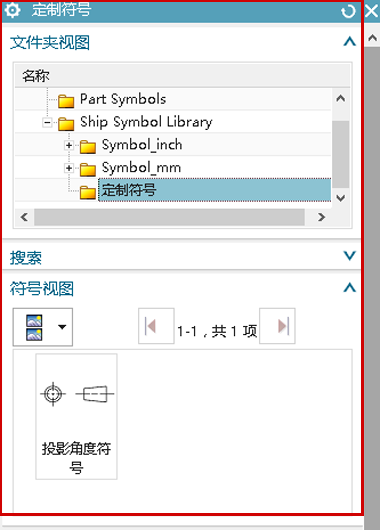

8、点击确定。并点击资源条中的定制。或点击插入-符号-定制。选择刚刚新建的文件夹，选择定制的符号。

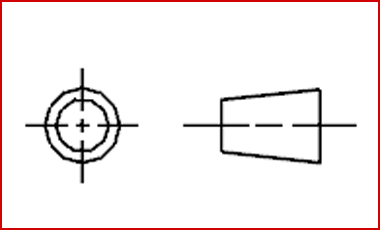

9、将定制好的符号调整好关联和比例后放到合适的位置即可。
